晨控CK-GW08網關與匯川H5U系列PLC配置EtherNet/IP通訊連接手冊

發布時間：2025-04-18

訪問量： 654



CK-GW08系列是晨控為工業多通道需求研制的一款網關控制器,方便用戶集成到PLC等控制系統中，系統集成了8路讀寫接口，并且支持大部分工業協議ModbusTCP、Profinet、EtherNet/IP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-GW08系列產品的EtherNet/IP通訊協議與匯川PLC進行通訊配置說明。



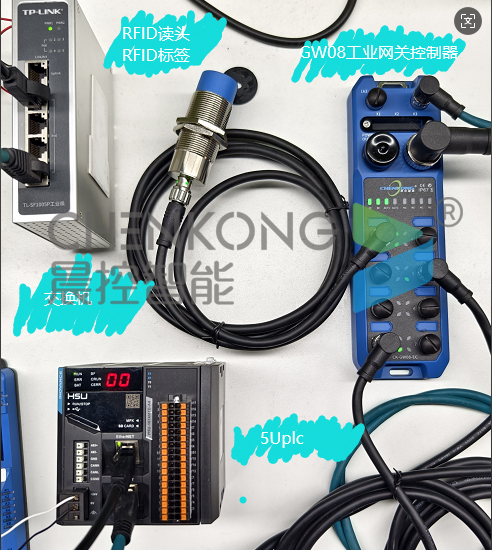

準備階段

●編程軟件：AutoShop

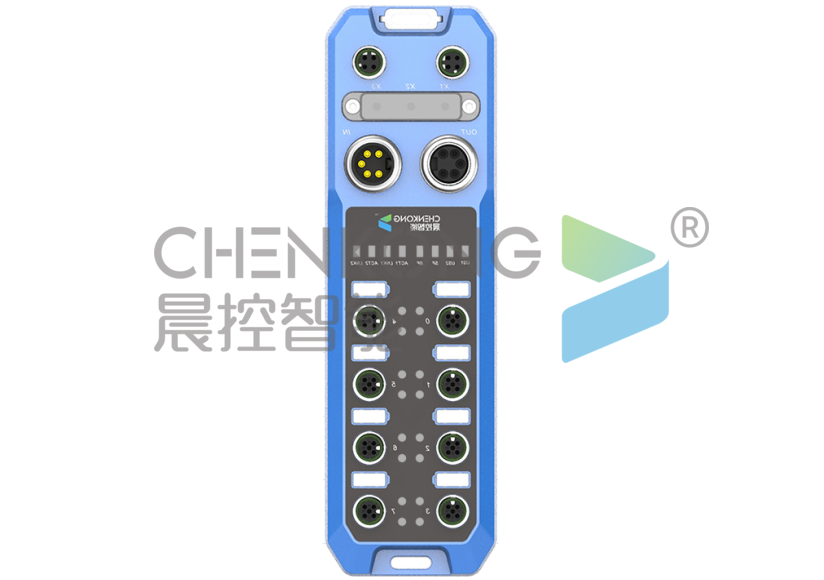

●多通道網關控制器：CK-GW08-EIP

●工業RFID讀寫器：CK-FR03-A01

●PLC：匯川H5U

●通訊協議：EtherNet/IP

●連接方式：以太網

1、添加EDS設備文件

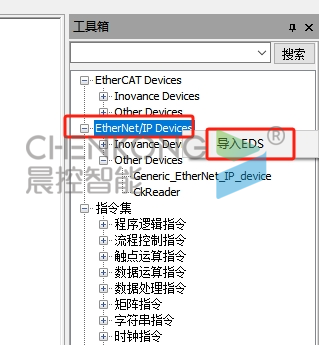

●右側工具箱中右鍵EtherNet/IP Devices,導入設備XML

●選擇設備EDS文件，確定導入

●重啟軟件完成導入

2、添加設備

●雙擊添加新加入的設備文件

●點擊進去添加設備，填寫設備IP

3、設置映射

●打開設備數據集

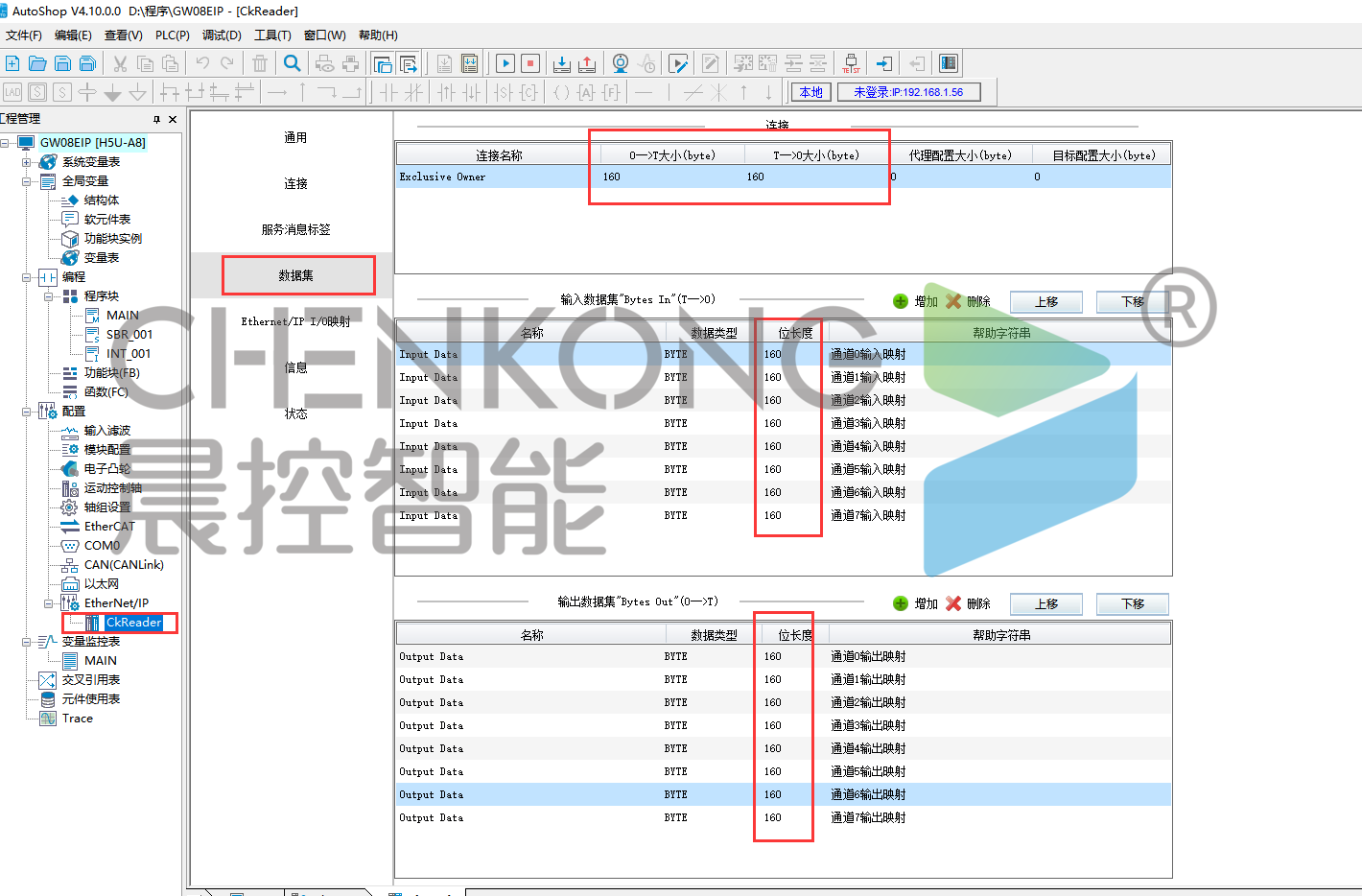

●輸入輸出數據集各設置8個160位長度的BYTE映射（分別對應8個通道的輸入輸出映射）

4、完成連接

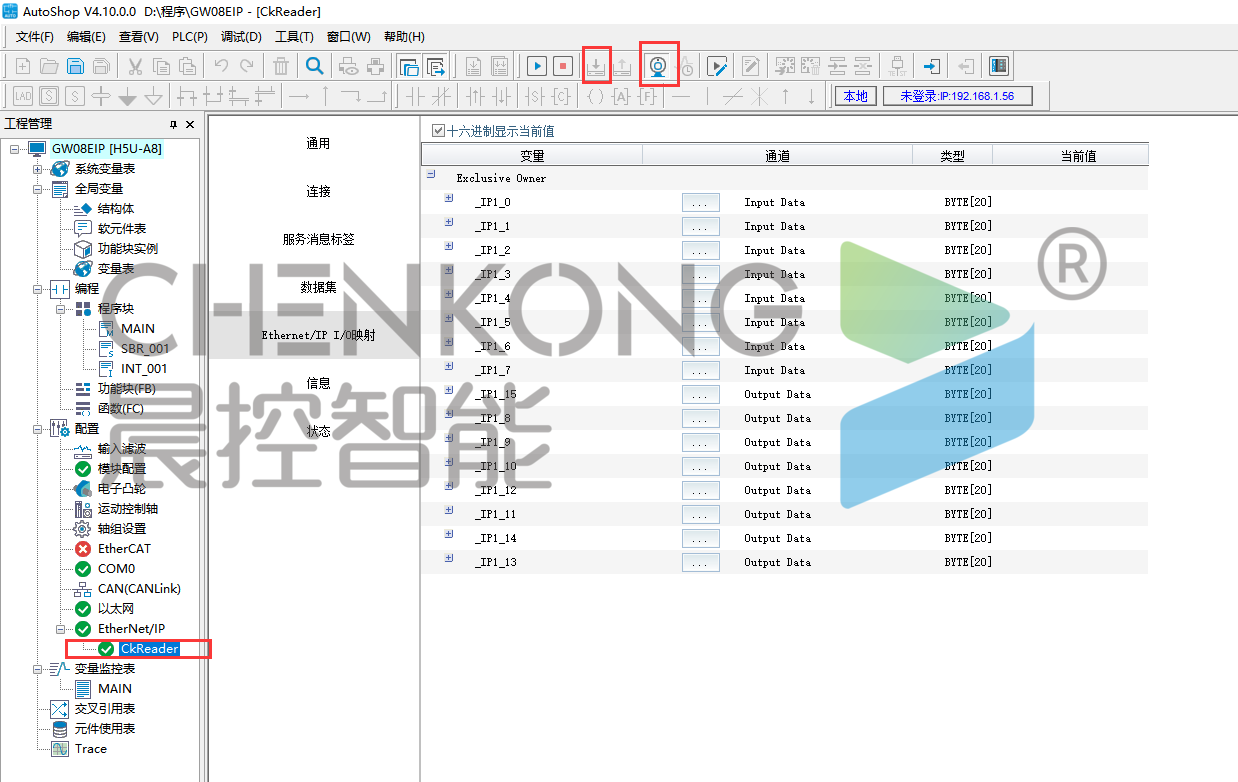

●將連接配置下載進plc

●完成連接

5、功能塊說明

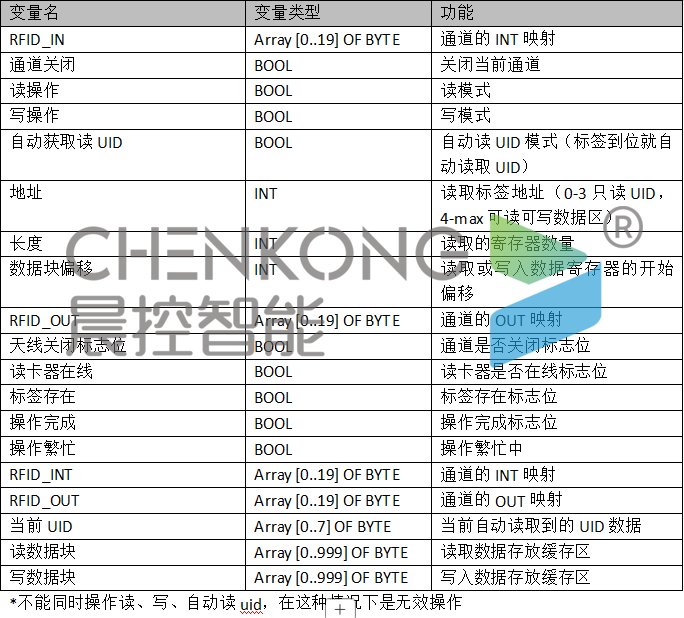

（1）功能塊引腳說明

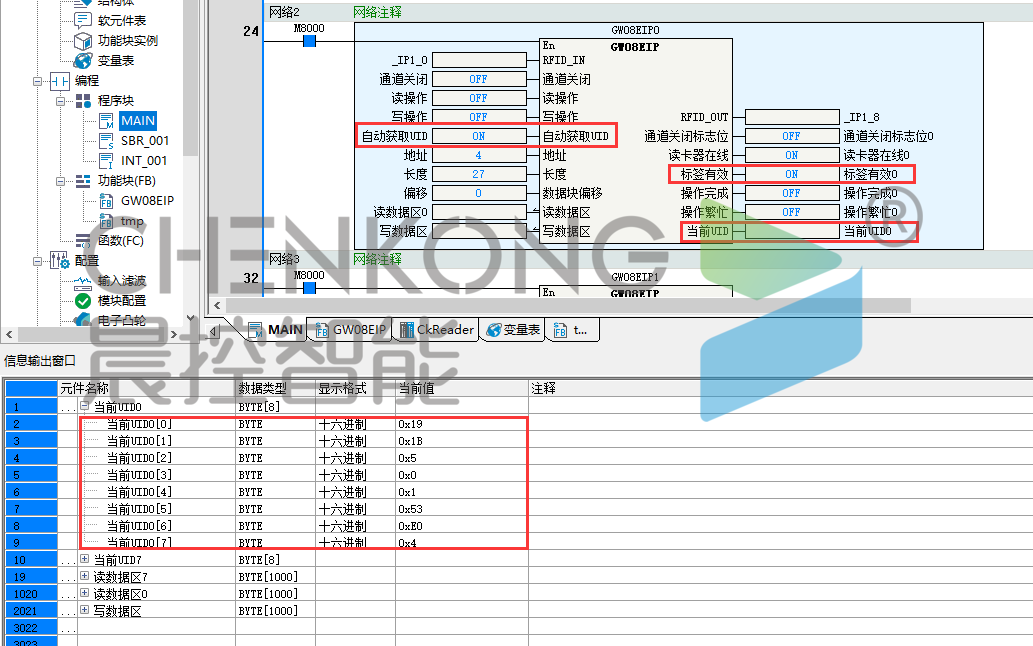

（2）自動讀取uid：

●置位自動讀取uid

●在有標簽在位時，將標簽uid傳輸到當前uid中

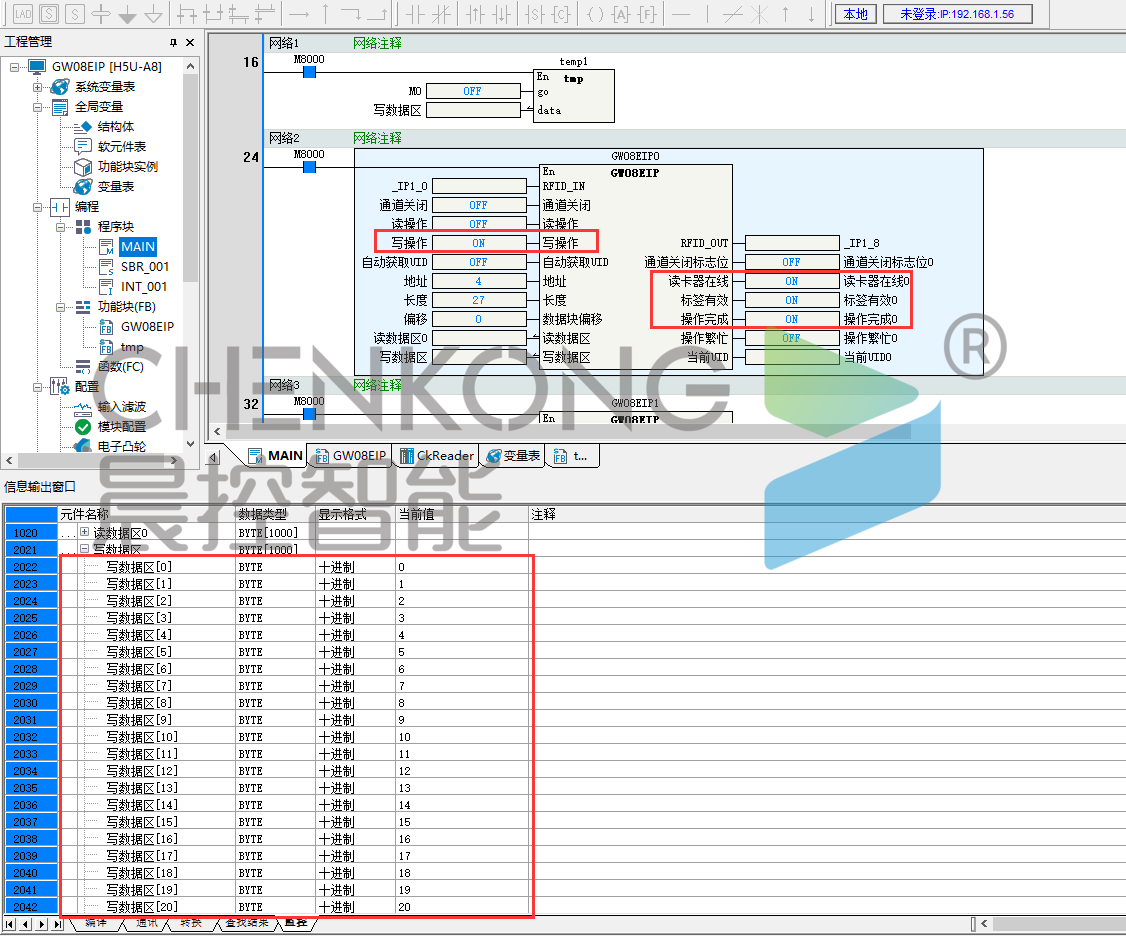

（3）寫操作

●將需要寫入數據緩存寫在寫數據區里

●觸發置位寫操作，等待操作完成即寫入完成

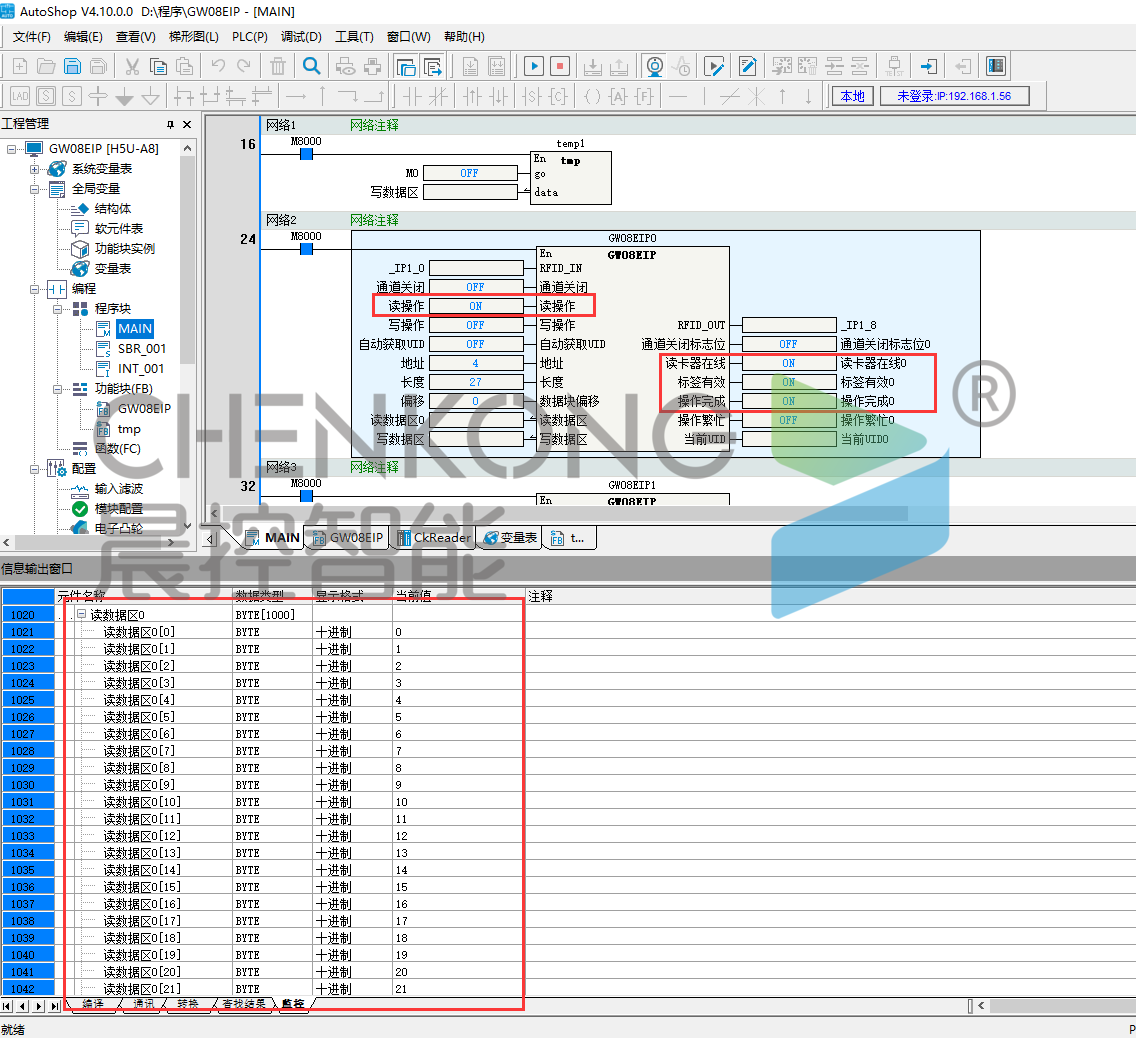

（4）讀取數據操作

●觸發置位讀操作

●等待操作完成置1，即可讀取完成

●讀取的數據緩存在讀數據區中
